🛢️ Проект: автозаполнение бака по датчику уровня воды

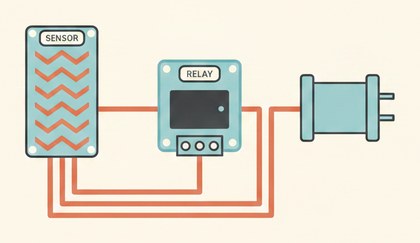

Датчик уровня включает насос через реле, когда вода опускается ниже нижней метки, и отключает при заполнении.

Как это работает

Контактные датчики уровня воды — это два оголённых контакта: пока они сухие, цепь разомкнута, а когда вода покрывает их — вода проводит ток и замыкает цепь, Arduino видит это как изменение сигнала на пине.

Используются СРАЗУ ДВА датчика, а не один. Если включать/выключать насос по одной отметке, на границе этой отметки (вода колышется от работы насоса) реле будет щёлкать десятки раз в секунду — это "дребезг", он быстро убивает и реле, и насос. Два датчика на разной высоте (нижний — включить, верхний — выключить) создают зазор между точками срабатывания (гистерезис), и насос работает одним спокойным циклом.

Пошаговая сборка

Так как реализации данного модуля бывают разные, если у вас на плате нет тех контактов, которые указаны ниже — сориентируйтесь по названиям контактов на своей плате.

Нижний датчик уровня (у дна бака, минимальный уровень воды): сигнал → D2.
Верхний датчик уровня (у края бака, максимальный уровень): сигнал → D3.
Питание обоих датчиков: VCC → 5V, GND → GND.
Модуль реле: сигнал → D7, VCC/GND → 5V/GND. Сам насос подключается к силовым контактам реле (COM/NO) отдельно, под напряжение конкретного насоса — эту часть схемы собирайте аккуратно.

Скетч

// ВНИМАНИЕ: рекомендую отладить код через монитор порта, так как я языковая
// модель, а не специализированный кодер, и могу что-то упустить. Основу
// и идею я накидал, но проверьте под свою схему.

const int lowSensorPin = 2;   // нижний датчик (у дна бака)
const int highSensorPin = 3;  // верхний датчик (у края бака)
const int relayPin = 7;       // пин управления реле насоса
bool pumpOn = false;          // текущее состояние насоса

void setup() {
  pinMode(lowSensorPin, INPUT);
  pinMode(highSensorPin, INPUT);
  pinMode(relayPin, OUTPUT);
}

void loop() {
  bool low = digitalRead(lowSensorPin) == LOW;    // вода не достаёт до нижнего датчика
  bool high = digitalRead(highSensorPin) == HIGH; // вода достала до верхнего датчика

  if (low) pumpOn = true;   // уровень упал ниже минимума — включаем насос
  if (high) pumpOn = false; // уровень достиг максимума — выключаем насос

  digitalWrite(relayPin, pumpOn ? HIGH : LOW);
  delay(1000); // пауза между проверками
}

Два датчика создают гистерезис по уровню — насос не включается-выключается каждую секунду на границе отметки.

Частые проблемы

Насос включается и сразу выключается — датчики установлены слишком близко друг к другу, разнесите их по высоте заметнее.
Насос не включается при пустом баке — проверьте контакты нижнего датчика на налёт/окисление.
Насос не выключается при полном баке — то же самое с верхним датчиком.
Реле щёлкает, но насос не качает — проверьте подключение насоса к NO контактам реле и его питание.
Показания нестабильны — контактные датчики чувствительны к качеству воды, можно заменить на ультразвуковой или ёмкостный датчик.

Как улучшить проект

Добавить третий, аварийный датчик выше верхнего — включать сигнализацию, если основной насос не сработал.
Вывести состояние (норма/заполняется/авария) на LCD1602 или светодиоды.
Добавить защиту от сухого хода — таймер, выключающий насос, если он работает слишком долго без срабатывания верхнего датчика.
