❄️ Проект: сигнализация заморозков для сада на DS18B20

DS18B20 на улице следит за температурой — при приближении к нулю включаются сирена и обогрев через реле.

Как это работает

DS18B20 — цифровой датчик с протоколом 1-Wire: по одному проводу идут и питание, и данные, что удобно для длинного кабеля на улицу. Два порога: обогрев включается заранее при +2°C с запасом, сирена — только при фактическом переходе через 0°C, когда нужно вмешательство человека.

Пошаговая сборка

Реализации модулей бывают разные — сверяйтесь с маркировкой своей платы.

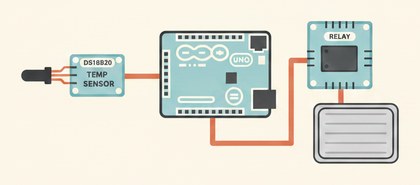

DS18B20: сигнал → D2, резистор 4.7 кОм (провод выведен наружу)
Модуль реле KY-019 (обогрев): сигнал → D7
Активный зуммер: сигнал → D8
Если реле срабатывает наоборот — поменяйте местами HIGH/LOW в коде

Скетч

// Проверьте код через монитор порта под свою схему — я языковая модель, могу что-то упустить.

#include <OneWire.h>
#include <DallasTemperature.h>

#define ONE_WIRE_BUS 2
OneWire oneWire(ONE_WIRE_BUS);
DallasTemperature sensors(&oneWire);
const int relayPin = 7;
const int buzzerPin = 8;
const float heatTemp = 2.0;
const float frostTemp = 0.0;

void setup() {
  Serial.begin(9600);
  sensors.begin();
  pinMode(relayPin, OUTPUT);
  pinMode(buzzerPin, OUTPUT);
}

void loop() {
  sensors.requestTemperatures();
  float t = sensors.getTempCByIndex(0);
  if (t == DEVICE_DISCONNECTED_C) {
    Serial.println(F("Ошибка чтения датчика"));
    delay(5000);
    return;
  }
  digitalWrite(relayPin, (t < heatTemp) ? HIGH : LOW);
  digitalWrite(buzzerPin, (t < frostTemp) ? HIGH : LOW);
  delay(10000);
}

Обогрев включается заранее, при +2°C, сирена — только при фактическом морозе ниже нуля.

Частые проблемы

-127°C или 85°C на экране. -127 — обрыв линии данных. 85°C — датчик не успел завершить преобразование, обычно проходит само.
Реле/сирена включаются наоборот. У вашего модуля может быть инверсная логика — поменяйте HIGH/LOW местами.
Провод на улице работает нестабильно в сырую погоду. Герметизируйте датчик термоусадкой или компаундом.
