🎹 Проект: сенсорное пианино на 4 кнопках TTP223

Четыре TTP223 заменяют клавиши — касание играет ноту через пассивный зуммер, без механики.

Как это работает

TTP223 — емкостный сенсор: при касании пальцем модуль выдаёт HIGH на выходе, без дребезга как у механической кнопки. Плата опрашивает все 4 сенсора по очереди и при касании любого из них включает нужный тон через `tone()` на пассивном зуммере — это именно пассивный, а не активный, иначе менять частоту звука не получится.

Пошаговая сборка

Разводка модулей у разных производителей отличается — если на вашей плате контакты называются иначе, сориентируйтесь по маркировке.

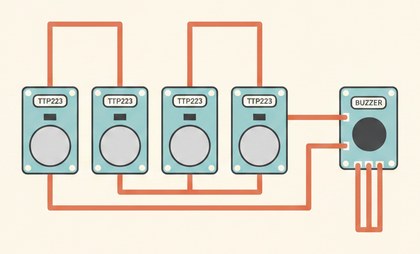

TTP223 #1-4: сигналы → D2, D3, D4, D5, VCC → 5V, GND → GND у каждого.
Пассивный зуммер: сигнал → D8.
Некоторые версии TTP223 с перемычкой на плате можно переключить в режим "удержание" вместо "импульс" — для пианино нужен именно impульсный/прямой режим.

Скетч

// ВНИМАНИЕ: рекомендую отладить код через монитор порта, так как я языковая
// модель, а не специализированный кодер, и могу что-то упустить.

const int touchPins[4] = {2, 3, 4, 5};
const int notes[4] = {262, 294, 330, 349};
const int buzzerPin = 8;

void setup() {
  Serial.begin(9600);
  for (int i = 0; i < 4; i++) {
    pinMode(touchPins[i], INPUT);
  }
}

void loop() {
  bool anyTouched = false;
  for (int i = 0; i < 4; i++) {
    if (digitalRead(touchPins[i]) == HIGH) {
      tone(buzzerPin, notes[i]);
      Serial.print("Нота: ");
      Serial.println(notes[i]);
      anyTouched = true;
      break;
    }
  }
  if (!anyTouched) {
    noTone(buzzerPin);
  }
}

Массив `notes` легко расширить до полной октавы, добавив ещё сенсорных кнопок.

Частые проблемы

Зуммер молчит — проверьте, что используется пассивный зуммер, активный на `tone()` не реагирует правильно.
Касание срабатывает само по себе — модуль слишком чувствителен или рядом источник помех, попробуйте уменьшить чувствительность на самом модуле (если есть подстройка).
Играет только одна нота при касании нескольких сенсоров — это ожидаемо, в коде через `break` обрабатывается только первое найденное касание.
Звук дребезжит — на самом TTP223 дребезга почти нет, проблема скорее в плохом контакте проводов.
Не реагирует через перчатку/плёнку — емкостные сенсоры чувствуют именно палец, через толстые материалы срабатывают хуже.

Как улучшить проект

Добавить ещё сенсоров для полной октавы (7-8 нот).
Добавить кнопку смены октавы без увеличения числа сенсоров.
Записывать и воспроизводить короткие мелодии, сохраняя последовательность нажатий в массив.
