🎶 Проект: музыкальная шкатулка на кнопке и пассивном зуммере

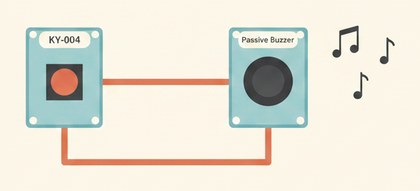

Нажатие KY-004 запускает мелодию, прописанную массивом нот — пассивный зуммер играет её через `tone()`.

Как это работает

Пассивный зуммер не издаёт звук сам — он колеблет мембрану на частоте, поданной на сигнальный пин, поэтому им можно "играть" ноты. `tone(pin, frequency, duration)` генерирует прямоугольный сигнал нужной частоты в герцах: 262 Гц — нота до, 294 Гц — ре, и так далее.

Мелодия хранится как два массива — частоты и длительности нот. `playMelody()` проходит по ним в цикле с небольшой паузой (+30 мс) между нотами, чтобы они не слипались.

Пошаговая сборка

Так как реализации данного модуля бывают разные, если у вас на плате нет тех контактов, что указаны ниже — сориентируйтесь по названиям контактов на своей плате.

Подключите KY-004: сигнал → D2, VCC → 5V, GND → GND.
Подключите пассивный зуммер: сигнал → D8, GND → GND (важно: именно пассивный).
При желании замените массивы `melody`/`durations` на свою мелодию.

Скетч

// ВНИМАНИЕ: рекомендую отладить код через монитор порта, так как я языковая
// модель, а не специализированный кодер, и могу что-то упустить. Основу
// и идею я накидал, но проверьте под свою схему.

const int buttonPin = 2;
const int buzzerPin = 8;

int melody[]    = {262, 294, 330, 349, 392, 440, 494, 523}; // до-ре-ми-фа-соль-ля-си-до, Гц
int durations[] = {300, 300, 300, 300, 300, 300, 300, 600}; // длительность ноты, мс
const int noteCount = 8;

void setup() {
  Serial.begin(9600);
  pinMode(buttonPin, INPUT);
}

void playMelody() {
  Serial.println("Играю мелодию");
  for (int i = 0; i < noteCount; i++) {
    tone(buzzerPin, melody[i], durations[i]);
    delay(durations[i] + 30);
  }
  noTone(buzzerPin);
}

void loop() {
  if (digitalRead(buttonPin) == HIGH) {
    playMelody();
    delay(500);
  }
}

Массивы `melody` и `durations` легко заменить своей последовательностью нот.

Частые проблемы

Зуммер молчит или пищит на одной ноте — подключён активный зуммер вместо пассивного.
Мелодия звучит слишком быстро/медленно — поправьте значения в `durations` (мс).
Повторное нажатие не запускает мелодию — проверьте, что кнопка физически отпускается между нажатиями.
