📋 Проект: RFID-журнал доступа с EEPROM на RC522 и AT24C256

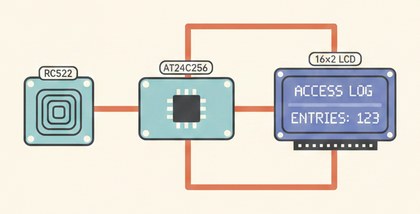

RFID-модуль RC522, память AT24C256 и LCD1602

RC522 считывает карту при каждом проходе, счётчик хранится во внешней памяти AT24C256 — значение не теряется при отключении питания.

Как это работает

RC522 — модуль 13.56 МГц (Mifare), работает по SPI через библиотеку MFRC522, в отличие от дешёвых 125 кГц UART-ридеров типа RDM6300. Важно: RC522 рассчитан строго на 3.3V — подача 5V на VCC может повредить модуль.

Здесь RC522 используется не для идентификации конкретного человека, а как триггер события "кто-то приложил карту" — счётчик растёт независимо от того, какая карта приложена. Это журнал числа проходов, а не контроль доступа по UID.

Пошаговая сборка

Так как реализации данного модуля бывают разные, если у вас на плате нет тех контактов, что указаны ниже — сориентируйтесь по названиям контактов на своей плате.

RC522 (SPI): SDA → D10, SCK → D13, MOSI → D11, MISO → D12, RST → D9, VCC → строго 3.3V, GND → GND.
AT24C256 (I2C): SDA → A4, SCL → A5, VCC → 5V, GND → GND.
LCD1602 с I2C: та же шина — убедитесь, что адреса LCD и AT24C256 разные.
Перед первым использованием обнулите счётчик вызовом `writeCounter(0)`.

Скетч

// ВНИМАНИЕ: рекомендую отладить код через монитор порта, я языковая
// модель, а не специализированный кодер, могу что-то упустить.

#include <SPI.h>
#include <MFRC522.h>
#include <Wire.h>
#include <LiquidCrystal_I2C.h>

#define SS_PIN 10
#define RST_PIN 9
#define EEPROM_ADDR 0x50

MFRC522 rfid(SS_PIN, RST_PIN);
LiquidCrystal_I2C lcd(0x27, 16, 2);

void setup() {
  Serial.begin(9600);
  SPI.begin();
  rfid.PCD_Init();
  lcd.init();
  lcd.backlight();
}

int readCounter() {
  Wire.beginTransmission(EEPROM_ADDR);
  Wire.write(0); Wire.write(0);
  Wire.endTransmission();
  Wire.requestFrom(EEPROM_ADDR, 2);
  int value = Wire.read() << 8 | Wire.read();
  return value;
}

void writeCounter(int value) {
  Wire.beginTransmission(EEPROM_ADDR);
  Wire.write(0); Wire.write(0);
  Wire.write(value >> 8);
  Wire.write(value & 0xFF);
  Wire.endTransmission();
  delay(5);
}

void loop() {
  if (rfid.PICC_IsNewCardPresent() && rfid.PICC_ReadCardSerial()) {
    int total = readCounter() + 1;
    writeCounter(total);
    Serial.print("Всего проходов: ");
    Serial.println(total);
    lcd.setCursor(0, 0);
    lcd.print("Total scans: ");
    lcd.print(total);
    rfid.PICC_HaltA();
    delay(1000);
  }
}

Счётчик хранится по адресу `0x0000` внутри чипа (не путать с I2C-адресом чипа `0x50`) — перед первым запуском стоит обнулить память вызовом `writeCounter(0)`.

Частые проблемы

RC522 не определяется или нестабилен — проверьте, что VCC строго 3.3V, 5V часто повреждает модуль.
Счётчик "скачет" при первом запуске — память не обнулена, выполните `writeCounter(0)` один раз.
LCD и EEPROM конфликтуют на шине — проверьте адреса сканером (обычно 0x27 и 0x50).
Одна карта считывается несколько раз — пока карта в зоне чтения, модуль может повторно срабатывать; увеличьте `delay(1000)`.
