🏠 Проект: двухзонная охранная сигнализация на HC-SR505

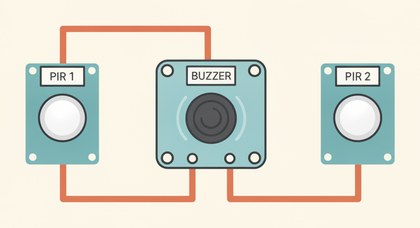

Два датчика HC-SR505 контролируют разные зоны — Arduino подаёт разное число сигналов в зависимости от того, какая зона сработала.

Как это работает

HC-SR505 — миниатюрный PIR-датчик движения, реагирует на изменение инфракрасного излучения от тёплого объекта. Два датчика независимо следят за своими зонами.

Как и в проекте с герконами, место срабатывания кодируется числом сигналов: один писк — зона 1, два — зона 2.

Пошаговая сборка

Так как реализации данного модуля бывают разные, если у вас на плате нет тех контактов, что указаны ниже — сориентируйтесь по названиям контактов на своей плате.

Подключите HC-SR505 #1 (зона 1): OUT → D2, VCC → 5V, GND → GND.
Подключите HC-SR505 #2 (зона 2): OUT → D3, VCC → 5V, GND → GND.
Подключите активный зуммер: сигнал → D8, GND → GND.
Разместите датчики так, чтобы зоны обзора не перекрывались.

Скетч

// ВНИМАНИЕ: рекомендую отладить код через монитор порта, так как я языковая
// модель, а не специализированный кодер, и могу что-то упустить. Основу
// и идею я накидал, но проверьте под свою схему.

const int zone1Pin = 2;
const int zone2Pin = 3;
const int buzzerPin = 8;

void beep(int times) {
  for (int i = 0; i < times; i++) {
    digitalWrite(buzzerPin, HIGH);
    delay(150);
    digitalWrite(buzzerPin, LOW);
    delay(150);
  }
}

void setup() {
  Serial.begin(9600);
  pinMode(zone1Pin, INPUT);
  pinMode(zone2Pin, INPUT);
  pinMode(buzzerPin, OUTPUT);
}

void loop() {
  if (digitalRead(zone1Pin) == HIGH) {
    Serial.println("Движение в зоне 1");
    beep(1);
    delay(1000);
  }
  if (digitalRead(zone2Pin) == HIGH) {
    Serial.println("Движение в зоне 2");
    beep(2);
    delay(1000);
  }
}

Число сигналов в `beep()` сразу подсказывает зону срабатывания без дисплея.

Частые проблемы

Обе зоны срабатывают одновременно — зоны обзора перекрываются, разнесите датчики.
Ложные срабатывания — нужно 30-60 сек на стабилизацию после включения.
Непонятно, сколько сигналов — увеличьте паузы между сериями `beep()`.
Зона не реагирует — проверьте питание и выход датчика отдельно.
