🌧️ Проект: отключение полива по дождю

Датчик дождя блокирует включение насоса полива, пока идёт дождь, экономя воду.

Как это работает

Плата датчика дождя — это, по сути, открытая гребёнка дорожек: сухая плата даёт сопротивление близкое к бесконечности, а капли воды замыкают соседние дорожки, снижая сопротивление. Аналоговый выход AO позволяет не просто получить "да/нет дождь", а оценить интенсивность по величине показания.

Пошаговая сборка

Реализации модулей бывают разные — сверяйтесь с маркировкой своей платы.

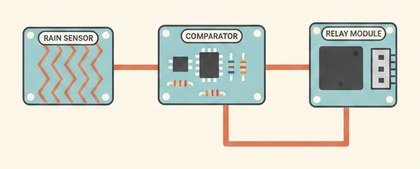

Датчик дождя: AO → A0, VCC → 5V, GND → GND
Модуль реле KY-019 (насос): сигнал → D7
Насос подключается через контакты реле от отдельного источника питания

Скетч

// Проверьте код через монитор порта под свою схему — я языковая модель, могу что-то упустить.

const int rainPin = A0;
const int relayPin = 7;
const int rainThreshold = 500;

void setup() {
  Serial.begin(9600);
  pinMode(relayPin, OUTPUT);
}

void loop() {
  int value = analogRead(rainPin);
  bool isRaining = (value < rainThreshold);
  Serial.print(F("Датчик: "));
  Serial.println(value);
  if (!isRaining) {
    digitalWrite(relayPin, HIGH);
    delay(5000);
    digitalWrite(relayPin, LOW);
  } else {
    Serial.println(F("Идёт дождь — полив пропущен"));
  }
  delay(3600000UL);
}

`rainThreshold` калибруется под датчик — капните воды на пластину и посмотрите показания через Serial-монитор.

Частые проблемы

Показания всегда одинаковые. Проверьте, что провод AO подключён, а не только VCC/GND — цифровой выход DO даёт только да/нет.
Насос не выключается после дождя. Плата датчика высыхает не мгновенно — после дождя потребуется время, это нормальное поведение.
Плата дождя ржавеет со временем. Дорожки открытые, от влаги со временем окисляются — ищите платы с золотым напылением дорожек для долговечности.
