💧 Проект: сигнализация влажности с выводом на LCD1602 на AM2320

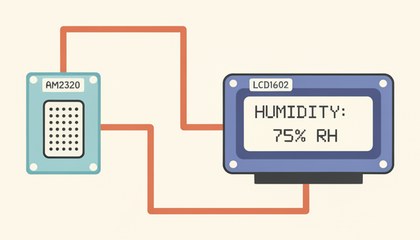

AM2320 выводит влажность на LCD1602 и включает зуммер за пределами безопасного диапазона.

Как это работает

AM2320 — цифровой датчик температуры и влажности с ёмкостным сенсором: чувствительный элемент меняет ёмкость от количества водяного пара в воздухе, контроллер датчика сам переводит это в готовое значение и отдаёт по шине I2C — калибровать формулы самостоятельно не нужно.

В отличие от дешёвого DHT11/DHT22 с однопроводным протоколом, у AM2320 именно I2C — удобно, если на той же шине уже висит LCD-дисплей: отдельный пин под датчик не нужен.

Диапазон `minHumidity`/`maxHumidity` подбирается под задачу: для винного погреба обычно 60-70%, для хранения документов/электроники — пониженная влажность 30-45%, для теплицы с рассадой — 50-70% в зависимости от культуры.

Пошаговая сборка

Так как реализации данного модуля бывают разные, если у вас на плате нет тех контактов, что указаны ниже — сориентируйтесь по названиям контактов на своей плате.

Подключите AM2320 по I2C: SDA → A4, SCL → A5, VCC → 5V, GND → GND.
Подключите LCD1602 с I2C-переходником на ту же шину.
Подключите активный зуммер: сигнал → D8, GND → GND.
Задайте `minHumidity`/`maxHumidity` под свою задачу перед прошивкой.

Скетч

// ВНИМАНИЕ: рекомендую отладить код через монитор порта, так как я языковая
// модель, а не специализированный кодер, и могу что-то упустить. Основу
// и идею я накидал, но проверьте под свою схему.

#include <Wire.h>
#include <AM2320.h>
#include <LiquidCrystal_I2C.h>

AM2320 th;
LiquidCrystal_I2C lcd(0x27, 16, 2); // адрес 0x27 — самый частый, у некоторых плат 0x3F

const int buzzerPin = 8;           // сигнальный пин активного зуммера
const float minHumidity = 40.0;    // нижняя граница нормы, %
const float maxHumidity = 70.0;    // верхняя граница нормы, %

void setup() {
  Serial.begin(9600);
  Wire.begin();
  lcd.init();
  lcd.backlight();
  pinMode(buzzerPin, OUTPUT);
}

void loop() {
  int result = th.measure(); // обновляет температуру и влажность за один вызов

  if (result != 1) {
    Serial.println("Ошибка чтения AM2320");
    delay(2000);
    return;
  }

  float h = th.Humidity;

  lcd.setCursor(0, 0);
  lcd.print("Humidity: ");
  lcd.print(h);
  lcd.print("%  ");

  digitalWrite(buzzerPin, (h < minHumidity || h > maxHumidity) ? HIGH : LOW);

  delay(2000); // опрашивать AM2320 рекомендуется не чаще раза в 2 секунды
}

Диапазон подбирается под задачу — для погреба одни цифры, для теплицы другие.

Частые проблемы

Ошибка чтения — при шуме на линии попробуйте короткую задержку перед повторным чтением.
Зуммер пищит постоянно — проверьте порядок `minHumidity`/`maxHumidity` и реальные условия в помещении.
Показания нестабильны — датчику нужно несколько минут на стабилизацию после включения.
Дисплей не реагирует — проверьте адрес I2C сканером (0x27 или 0x3F) и подстройку контрастности.
