🪟 Проект: многозонная герконовая сигнализация на KY-025 и KY-021

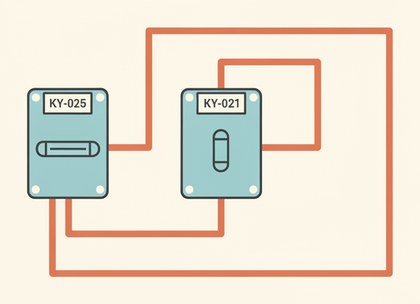

Геркон KY-025 на двери и компактный KY-021 на форточке контролируются одной платой — по числу сигналов понятно, какая точка открыта.

Как это работает

KY-025 и KY-021 работают одинаково: магнит на подвижной части замыкает/размыкает контакт геркона. Разница чисто конструктивная — KY-021 компактнее для окна, KY-025 проще монтировать на дверь.

Идея проекта — кодировать место срабатывания числом сигналов: один писк — дверь, два — окно, без дисплея, только зуммером.

Пошаговая сборка

Так как реализации данного модуля бывают разные, если у вас на плате нет тех контактов, что указаны ниже — сориентируйтесь по названиям контактов на своей плате.

Подключите KY-025 (дверь): сигнал → D2, VCC → 5V, GND → GND.
Подключите KY-021 (окно): сигнал → D3, VCC → 5V, GND → GND.
Подключите активный зуммер: сигнал → D8, GND → GND.
Проверьте логику HIGH/LOW на каждом датчике отдельно.

Скетч

// ВНИМАНИЕ: рекомендую отладить код через монитор порта, так как я языковая
// модель, а не специализированный кодер, и могу что-то упустить. Основу
// и идею я накидал, но проверьте под свою схему.

const int doorPin = 2;
const int windowPin = 3;
const int buzzerPin = 8;

void beep(int times) {
  for (int i = 0; i < times; i++) {
    digitalWrite(buzzerPin, HIGH);
    delay(200);
    digitalWrite(buzzerPin, LOW);
    delay(200);
  }
}

void setup() {
  Serial.begin(9600);
  pinMode(doorPin, INPUT);
  pinMode(windowPin, INPUT);
  pinMode(buzzerPin, OUTPUT);
}

void loop() {
  if (digitalRead(doorPin) == HIGH) {
    Serial.println("Открыта дверь");
    beep(1);
    delay(1000);
  }
  if (digitalRead(windowPin) == HIGH) {
    Serial.println("Открыто окно");
    beep(2);
    delay(1000);
  }
}

Схема легко расширяется — каждая новая точка это ещё один геркон на свободный пин и своё число сигналов в `beep()`.

Частые проблемы

Зуммер пищит без причины — логика инвертирована на конкретном экземпляре, поменяйте условие.
Один геркон не реагирует — проверьте зазор между герконом и магнитом.
Непонятно, сколько было сигналов — увеличьте паузу между сериями `beep()`.
Новая зона сбивает подсчёт — не допускайте совпадения чисел сигналов между зонами.
