💡 Проект: люксметр на BH1750 с выводом на LCD1602

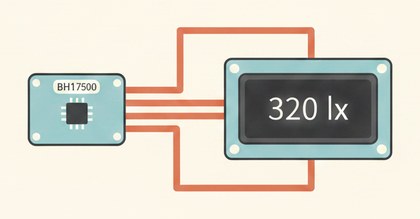

Схема люксметра на BH1750 с выводом на LCD1602

BH1750 измеряет освещённость в люксах и по I2C отдаёт готовое число на дисплей LCD1602.

Как это работает

BH1750 — цифровой датчик освещённости со встроенным АЦП: в отличие от аналоговых фоторезисторов, сразу выдаёт по I2C готовое значение в люксах, откалиброванное под чувствительность человеческого глаза. Режим по умолчанию — непрерывное измерение высокого разрешения (1 люкс), обновляется примерно раз в 120 мс.

Для ориентира: прямой солнечный свет — 32000-100000 люкс, пасмурный день — 1000-10000, офисное освещение — 300-500, комфортное чтение — около 50, сумерки — единицы люкс.

Пошаговая сборка

Так как реализации данного модуля бывают разные, если у вас на плате нет тех контактов, что указаны ниже — сориентируйтесь по названиям контактов на своей плате.

BH1750: SDA → A4, SCL → A5, VCC → 3.3-5V, GND → GND.
LCD1602 с I2C: та же шина SDA/SCL — у датчика и дисплея разные адреса, конфликта нет.
Контакт ADDR на BH1750 (если выведен) оставьте на GND или не подключайте — выбирает адрес 0x23 по умолчанию.

Скетч

// ВНИМАНИЕ: рекомендую отладить код через монитор порта, так как я языковая
// модель, а не специализированный кодер, и могу что-то упустить.

#include <Wire.h>
#include <BH1750.h>
#include <LiquidCrystal_I2C.h>

BH1750 lightMeter;
LiquidCrystal_I2C lcd(0x27, 16, 2); // адрес 0x27 — самый частый, у некоторых плат 0x3F

void setup() {
  Serial.begin(9600);
  Wire.begin();

  if (!lightMeter.begin()) {
    Serial.println("Ошибка: датчик BH1750 не найден");
  }

  lcd.init();
  lcd.backlight();
}

void loop() {
  float lux = lightMeter.readLightLevel();

  lcd.setCursor(0, 0);
  lcd.print("Lux: ");
  lcd.print(lux);
  lcd.print("     ");

  Serial.print("Освещённость: ");
  Serial.print(lux);
  Serial.println(" лк");

  delay(1000);
}

Библиотека BH1750 (автор claws) ставится через Менеджер библиотек. У датчика и дисплея разные адреса на шине, конфликта нет.

Частые проблемы

`begin()` возвращает false — проверьте SDA/SCL и адрес, если контакт ADDR подключен иначе.
Значение около 0 или не меняется — убедитесь, что датчик ничем не закрыт и обращён к свету.
Показания скачут при диммируемом свете — мерцание ШИМ-диммера создаёт шум, усредните несколько измерений.
Дисплей не реагирует — проверьте адрес I2C (0x27 или 0x3F) и подстроечный резистор контрастности.
