🌤️ Проект: барометр на BMP280 с выводом на LCD1602

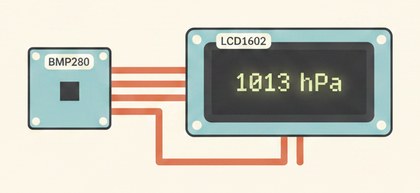

Схема барометра на BMP280 с выводом на LCD1602

BMP280 измеряет давление и температуру, значения переводятся в мм рт. ст. и выводятся на дисплей.

Как это работает

BMP280 измеряет атмосферное давление мембранным методом: тонкая мембрана внутри чипа слегка прогибается под внешним давлением воздуха, а электроника датчика переводит эту деформацию в цифровое значение давления в паскалях. Чтобы получить привычные мм рт. ст., результат делится на 133.322 (это коэффициент перевода паскалей в миллиметры ртутного столба).

Важно понимать: BMP280 показывает абсолютное давление в точке установки, а метеосводки обычно дают давление, приведённое к уровню моря — поэтому значение с датчика может заметно отличаться от того, что показывает прогноз погоды для вашего города, особенно если вы живёте на возвышенности.

Пошаговая сборка

Так как реализации модуля бывают разные, если контактов как в примере нет на вашей плате — сориентируйтесь по надписям на своей.

BMP280: SDA → A4, SCL → A5, VCC → 3.3V (некоторые модули допускают и 5V — смотрите маркировку), GND → GND.
LCD1602 с I2C подключается на ту же шину.
Если датчик не отвечает по адресу 0x76 — попробуйте 0x77, это зависит от конкретной платы.
Установите датчик на некотором расстоянии от дисплея и других тепловыделяющих компонентов, чтобы они не искажали показания температуры.

Скетч

// ВНИМАНИЕ: отладьте через монитор порта — я языковая модель, а не
// специализированный кодер, основу накидал, проверьте под свою схему.

#include <Wire.h>
#include <Adafruit_BMP280.h>
#include <LiquidCrystal_I2C.h>

Adafruit_BMP280 bmp;
LiquidCrystal_I2C lcd(0x27, 16, 2);

void setup() {
  Serial.begin(9600);
  if (!bmp.begin(0x76)) {
    Serial.println("Ошибка: датчик BMP280 не найден, проверьте адрес (0x76/0x77) и проводку");
  }
  lcd.init();
  lcd.backlight();
}

void loop() {
  float pressure = bmp.readPressure() / 133.322; // Па в мм рт.ст.
  float temp = bmp.readTemperature();
  lcd.setCursor(0, 0);
  lcd.print("P: "); lcd.print(pressure, 0); lcd.print(" mmHg");
  lcd.setCursor(0, 1);
  lcd.print("T: "); lcd.print(temp, 1); lcd.print(" C");
  delay(2000);
}

Требуется библиотека Adafruit Unified Sensor вместе с Adafruit BMP280. Адрес датчика — 0x76 или 0x77 в зависимости от платы.

Частые проблемы

`bmp.begin()` возвращает false / датчик не найден — попробуйте адрес 0x77 вместо 0x76, проверьте проводку SDA/SCL.
Давление на дисплее не совпадает с прогнозом погоды в приложении — приложения показывают давление, приведённое к уровню моря, а датчик — реальное локальное; это ожидаемая разница.
Температура кажется завышенной — подсветка LCD1602 и другая электроника рядом с датчиком греют воздух вокруг него; разместите датчик подальше от тепловыделяющих компонентов.
Показания давления "дрожат" на 1-2 единицы — это нормальный шум измерения, усредните несколько последовательных показаний, если нужна более гладкая картина.

Как улучшить проект

Отслеживать тренд (растёт/падает/стабильно) за последний час для простого прогноза погоды.
Логировать показания на SD-карту или в EEPROM для построения графика за сутки.
Добавить калибровку приведения к уровню моря, если известна точная высота установки.
