🔴 Проект: лазерная растяжка на KY-008 и фоторезисторе

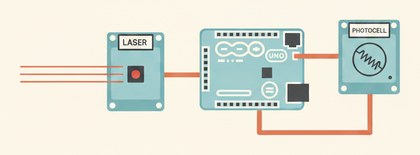

Лазерный модуль KY-008 постоянно светит на фоторезистор KY-018 напротив. Луч пересекли — освещённость падает, включается сирена.

Как это работает

При включении плата запоминает текущую освещённость фоторезистора как `baseline` — лазер в этот момент должен уже точно светить на него. Дальше в цикле плата постоянно сравнивает текущее значение с baseline: если кто-то пересёк луч, освещённость резко падает, и срабатывает сирена.

Пошаговая сборка

Разводка модулей у разных производителей отличается — если на вашей плате контакты называются иначе, сориентируйтесь по маркировке.

1. KY-008: VCC → 5V, GND → GND, S → 5V (горит постоянно, без этого лазер не включится).
2. KY-018: AO → A0, VCC → 5V, GND → GND.
3. Пассивный зуммер: сигнал → D8 (нужен именно пассивный — активный пищит сам, без управления тоном через `tone()`).
4. Выставьте лазер и фоторезистор друг напротив друга так, чтобы луч точно попадал в центр датчика.

Скетч

// ВНИМАНИЕ: рекомендую отладить код через монитор порта, так как я языковая
// модель, а не специализированный кодер, и могу что-то упустить.

const int sensorPin = A0;
const int buzzerPin = 8;
int baseline;
const int dropThreshold = 150;

void setup() {
  Serial.begin(9600);
  pinMode(buzzerPin, OUTPUT);
  delay(500);
  baseline = analogRead(sensorPin);
  Serial.print("Базовая освещённость: ");
  Serial.println(baseline);
}

void loop() {
  int value = analogRead(sensorPin);
  if (baseline - value > dropThreshold) {
    tone(buzzerPin, 2000);
    Serial.println("Луч пересечён!");
  } else {
    noTone(buzzerPin);
  }
  delay(50);
}


`baseline` считывается один раз при включении — направьте лазер точно на фоторезистор перед подачей питания.

Частые проблемы

• Сирена срабатывает без пересечения — лазер смещён от центра датчика, фоторезистор ловит отражённый свет нестабильно.
• Сирена не срабатывает — уменьшите `dropThreshold`, либо baseline считался при неправильно наведённом лазере.
• Зуммер молчит — проверьте, что это пассивный, а не активный зуммер.
• Ложные срабатывания от дневного света — работайте в затемнённом помещении или защитите датчик от посторонней засветки трубкой.
• После перезагрузки растяжка не работает — baseline пересчитывается при каждом включении, проверьте что лазер снова светит точно на датчик.

Как улучшить проект

• Добавить реле для включения внешней громкой сирены или света.
• Отправлять уведомление на телефон через GSM-модуль или Wi-Fi-модуль при срабатывании.
• Добавить кнопку или переключатель для включения/выключения охраны без переподключения питания.
