🚪 Проект: сигнализация двери на геркон-датчике KY-025

Геркон KY-025 замыкает контакт, когда рядом магнит на дверном полотне — дверь открылась, магнит ушёл, Arduino включает сирену.

Как это работает

Геркон — механический выключатель на двух пластинах в герметичной колбе, замыкающийся под магнитным полем. KY-025 крепится на косяк, магнит — на полотно двери: дверь закрыта — контакт замкнут, открылась — магнит отъехал, контакт разомкнулся.

В отличие от PIR-датчиков движения, геркон не даёт ложных срабатываний от сквозняка или теней и расходует значительно меньше энергии — важно для автономной сигнализации на батарейках.

Пошаговая сборка

Так как реализации данного модуля бывают разные, если у вас на плате нет тех контактов, что указаны ниже — сориентируйтесь по названиям контактов на своей плате.

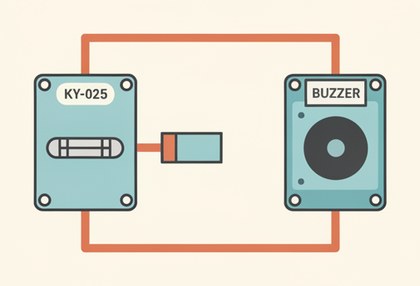

Подключите KY-025: сигнал → D2, VCC → 5V, GND → GND.
Подключите активный зуммер: сигнал → D8, GND → GND.
Закрепите геркон на косяке, магнит — на полотне, зазор при закрытой двери — не больше нескольких мм.
Проверьте через монитор порта, какое состояние соответствует закрытой двери на вашем экземпляре.

Скетч

// ВНИМАНИЕ: рекомендую отладить код через монитор порта, так как я языковая
// модель, а не специализированный кодер, и могу что-то упустить. Основу
// и идею я накидал, но проверьте под свою схему.

const int reedPin = 2;
const int buzzerPin = 8;

void setup() {
  Serial.begin(9600);
  pinMode(reedPin, INPUT);
  pinMode(buzzerPin, OUTPUT);
}

void loop() {
  int state = digitalRead(reedPin);

  if (state == HIGH) { // магнит далеко — дверь открыта (проверьте на своей плате)
    digitalWrite(buzzerPin, HIGH);
    Serial.println("Дверь открыта!");
  } else {
    digitalWrite(buzzerPin, LOW);
  }

  delay(100);
}

Логика HIGH/LOW зависит от конкретной платы — если сигнал инвертирован, поменяйте местами HIGH и LOW после проверки через Serial-монитор.

Частые проблемы

Зуммер пищит при закрытой двери — логика инвертирована, поменяйте HIGH/LOW в условии.
Не срабатывает при открытии — проверьте зазор между герконом и магнитом.
Срабатывает с задержкой/дребезжит — нормально при медленном открытии, не критично.
Нет реакции совсем — проверьте полярность магнита.
