💡 Проект: автовключение фитосвета по датчику освещённости VEML7700

VEML7700 измеряет освещённость в люксах — Arduino включает фитолампу через реле, когда света мало.

Как это работает

VEML7700 — цифровой датчик освещённости с интерфейсом I2C, сразу отдаёт значение в люксах (единица измерения реальной освещённости), а не сырое напряжение с фоторезистора — не нужно калибровать формулу пересчёта самому. Порог зависит от требований растения — для рассады обычно 150-300 люкс дополнительного света.

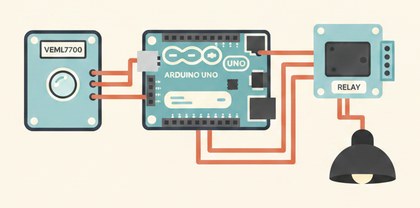

Пошаговая сборка

Реализации модулей бывают разные — сверяйтесь с маркировкой своей платы.

1. VEML7700 (I2C): SDA → A4, SCL → A5, VCC → 3.3-5V, GND → GND
2. Модуль реле KY-019: сигнал → D7
3. Фитолампа подключается через контакты реле, не напрямую к Arduino

Скетч

// Проверьте код через монитор порта под свою схему — я языковая модель, могу что-то упустить.

#include <Wire.h>
#include <Adafruit_VEML7700.h>

Adafruit_VEML7700 veml;
const int relayPin = 7;
const float luxThreshold = 200.0;

void setup() {
  Serial.begin(9600);
  if (!veml.begin()) {
    Serial.println(F("Датчик VEML7700 не найден, проверьте подключение I2C"));
  }
  pinMode(relayPin, OUTPUT);
}

void loop() {
  float lux = veml.readLux();
  digitalWrite(relayPin, (lux < luxThreshold) ? HIGH : LOW);
  Serial.print(F("Освещённость: "));
  Serial.print(lux);
  Serial.println(F(" лк"));
  delay(60000);
}


Порог зависит от требований растения — для рассады обычно 150-300 люкс дополнительного света.

Частые проблемы

• "Датчик не найден" в мониторе порта. Проверьте адрес I2C и подключение SDA/SCL — на некоторых платах они подписаны иначе.
• Лампа мигает туда-сюда на границе порога. Добавьте гистерезис — два разных порога на включение и выключение.
• Показания сильно отличаются от реальных ощущений. Люксметр измеряет именно освещённость, а не спектр — для растений важен ещё спектральный состав света, который датчик не учитывает.

Как улучшить проект

• Таймер по часам вместо/вместе с датчиком освещённости — фиксированный световой день
• ШИМ-диммер яркости вместо простого вкл/выкл реле
• Логирование освещённости за день для анализа
