🐠 Проект: термостат для аквариума/террариума на DS18B20

DS18B20 держит температуру воды или воздуха в узком диапазоне, включая нагреватель через реле.

Как это работает

Нагреватель нельзя просто включать/выключать строго по одной цифре — так реле будет щёлкать непрерывно. Гистерезис (`targetTemp ± hysteresis`) даёт зазор: нагрев включается ниже нижней границы и выключается только выше верхней, а между ними ничего не меняется.

Пошаговая сборка

Реализации модулей бывают разные — сверяйтесь с маркировкой своей платы.

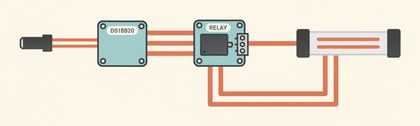

DS18B20: сигнал → D2, резистор 4.7 кОм между сигналом и VCC
Модуль реле KY-019 (нагреватель): сигнал → D7
Силовая линия нагревателя подключается через контакты реле, не напрямую к Arduino

Скетч

// Проверьте код через монитор порта под свою схему — я языковая модель, могу что-то упустить.

#include <OneWire.h>
#include <DallasTemperature.h>

#define ONE_WIRE_BUS 2
OneWire oneWire(ONE_WIRE_BUS);
DallasTemperature sensors(&oneWire);
const int relayPin = 7;
const float targetTemp = 26.0;
const float hysteresis = 0.5;

void setup() {
  Serial.begin(9600);
  sensors.begin();
  pinMode(relayPin, OUTPUT);
}

void loop() {
  sensors.requestTemperatures();
  float t = sensors.getTempCByIndex(0);
  if (t == DEVICE_DISCONNECTED_C) {
    Serial.println(F("Ошибка чтения DS18B20"));
    delay(5000);
    return;
  }
  if (t < targetTemp - hysteresis) {
    digitalWrite(relayPin, HIGH);
  } else if (t > targetTemp + hysteresis) {
    digitalWrite(relayPin, LOW);
  }
  Serial.println(t);
  delay(5000);
}

Для аквариума DS18B20 нужно герметично изолировать перед погружением — сам чип не влагозащищён.

Частые проблемы

Температура -127°C. Это `DEVICE_DISCONNECTED_C` — проверьте подключение датчика и резистор.
Вода перегревается. Уменьшите `hysteresis` или проверьте, не залипло ли реле во включённом положении.
Нагреватель не выключается совсем. Убедитесь, что реле нормально-открытое (NO), а не нормально-замкнутое (NC) подключено туда же.
