💨 Проект: автоматическая вентиляция по датчику газа MQ-2

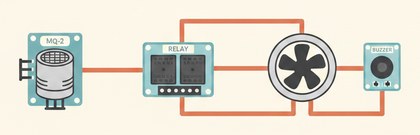

MQ-2 реагирует на дым и газ — при превышении порога включается вентилятор через реле, а при сильной концентрации добавляется сирена.

Как это работает

MQ-2 — полупроводниковый газовый датчик на основе диоксида олова (SnO2): его сопротивление падает при контакте с дымом и горючими газами, компаратор переводит это в аналоговое напряжение AO.

MQ-датчикам нужно несколько минут прогрева после включения — показания в первые минуты недостоверны. Два порога решают разные задачи: `ventThreshold` включает вентилятор при небольшом превышении, `alarmThreshold` — тревогу с сиреной при опасной концентрации.

Пошаговая сборка

Так как реализации данного модуля бывают разные, если у вас на плате нет тех контактов, что указаны ниже — сориентируйтесь по названиям контактов на своей плате.

Подключите MQ-2: AO → A0, VCC → 5V, GND → GND.
Подключите модуль реле KY-019: сигнал → D7, VCC → 5V, GND → GND.
Подключите активный зуммер: сигнал → D8, GND → GND.
Дайте прогреться несколько минут перед калибровкой порогов.

Скетч

// ВНИМАНИЕ: рекомендую отладить код через монитор порта, так как я языковая
// модель, а не специализированный кодер, и могу что-то упустить. Основу
// и идею я накидал, но проверьте под свою схему.

const int gasPin = A0;
const int relayPin = 7;
const int buzzerPin = 8;

const int ventThreshold = 300;  // порог вентилятора
const int alarmThreshold = 500; // порог тревоги с сиреной

void setup() {
  Serial.begin(9600);
  pinMode(relayPin, OUTPUT);
  pinMode(buzzerPin, OUTPUT);
  Serial.println("Прогрев MQ-2, подождите несколько минут...");
}

void loop() {
  int value = analogRead(gasPin);
  Serial.println(value);
  digitalWrite(relayPin, (value > ventThreshold) ? HIGH : LOW);
  digitalWrite(buzzerPin, (value > alarmThreshold) ? HIGH : LOW);
  delay(1000);
}

Два порога: `ventThreshold` включает вентилятор для проветривания, `alarmThreshold` — уже тревога с сиреной.

Частые проблемы

Показания нестабильны первые минуты — нормально для MQ-2, нужен прогрев.
Вентилятор включается без причины — `ventThreshold` слишком низко для фонового уровня помещения.
Сирена не срабатывает даже при дыме — проверьте `alarmThreshold` и расстояние до источника.
Реле щёлкает, вентилятор не крутится — проверьте отдельное питание вентилятора.
