🎵 Проект: цветомузыка на индикаторе KA2284 и RGB-светодиоде

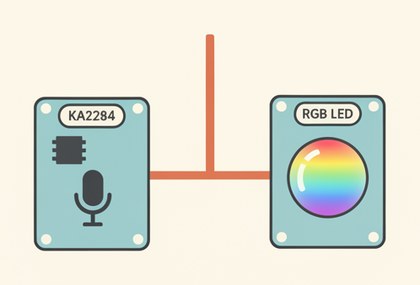

Схема цветомузыки на индикаторе KA2284 и RGB-светодиоде

KA2284 сам зажигает шкалу по звуку, а его аналоговый выход можно считать на Arduino для управления RGB-светодиодом.

Как это работает

KA2284 выпрямляет и усредняет переменный звуковой сигнал, превращая его в постоянное напряжение, пропорциональное громкости в данный момент. Это напряжение можно считать на Arduino через `analogRead()` как число 0-1023 и перевести в яркость трёх каналов RGB-светодиода через `map()` и `analogWrite()` — используя разные формулы для R/G/B, получаем смену цвета в такт музыке, а не просто изменение яркости одного оттенка.

Пошаговая сборка

Так как реализации модуля бывают разные, если контактов как в примере нет на вашей плате — сориентируйтесь по надписям на своей.

KA2284: выход уровня → A0, VCC → 5V, GND → GND.
Подайте источник звука на вход модуля согласно его схеме.
RGB-светодиод (общий катод): R → D9, G → D10, B → D11 через резисторы 220-330 Ом.
Если светодиод с общим анодом — логику в коде нужно инвертировать (255 - значение).

Скетч

// ВНИМАНИЕ: отладьте через монитор порта — я языковая модель, а не
// специализированный кодер, основу накидал, проверьте под свою схему.

const int levelPin = A0;
const int redPin = 9;
const int greenPin = 10;
const int bluePin = 11;

void setup() {
  pinMode(redPin, OUTPUT);
  pinMode(greenPin, OUTPUT);
  pinMode(bluePin, OUTPUT);
}

void loop() {
  int level = analogRead(levelPin);
  int brightness = map(level, 0, 1023, 0, 255);
  analogWrite(redPin, brightness);
  analogWrite(greenPin, 255 - brightness);
  analogWrite(bluePin, brightness / 2);
  delay(20);
}

Чем громче звук — тем ярче красный канал и тусклее зелёный. Пропорции легко поменять под свой вкус в формулах `analogWrite()`.

Частые проблемы

Светодиод не реагирует на звук — проверьте, что используется именно аналоговый выход уровня модуля, а не только встроенная светодиодная шкала.
Цвета "перепутаны" — проверьте порядок R/G/B или полярность светодиода (общий катод/анод).
Реакция дёрганая — усредните несколько последовательных `analogRead()` перед `map()`.
