📶 Проект: RFID-приветствие на RDM6300 с выводом на LCD1602

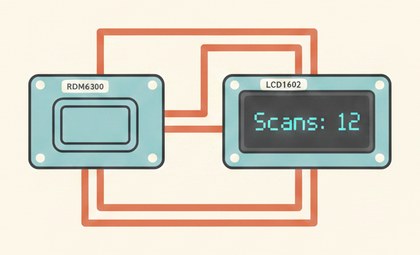

Схема RFID-приветствия на RDM6300 с выводом на LCD1602

RDM6300 отдаёт код метки 125 кГц по UART, при считывании метки Arduino выводит приветствие на дисплей.

Как это работает

RDM6300 — считыватель пассивных RFID-меток EM4100 на 125 кГц: метка без батарейки использует энергию поля катушки считывателя, чтобы один раз передать свой код обратно — технология, применяемая в домофонах и проездных.

Модуль отдаёт код по UART пакетом между маркерами 0x02 (начало) и 0x03 (конец). Проект использует это лишь как триггер "метка приложена", не сверяя конкретный UID, хотя весь код уже в `buffer`.

Пошаговая сборка

Так как реализации данного модуля бывают разные, если у вас на плате нет тех контактов, что указаны ниже — сориентируйтесь по названиям контактов на своей плате.

Подключите RDM6300: TX → D2, VCC → 5V, GND → GND (программный UART).
Подключите LCD1602 с I2C: SDA → A4, SCL → A5.
Используйте метки именно 125 кГц (EM4100), не 13.56 МГц (Mifare).

Скетч

// ВНИМАНИЕ: рекомендую отладить код через монитор порта, так как я языковая
// модель, а не специализированный кодер, и могу что-то упустить. Основу
// и идею я накидал, но проверьте под свою схему.

#include <SoftwareSerial.h>
#include <Wire.h>
#include <LiquidCrystal_I2C.h>

SoftwareSerial rfidSerial(2, 3); // RX, TX
LiquidCrystal_I2C lcd(0x27, 16, 2);

byte buffer[14];
byte idx = 0;

void setup() {
  Serial.begin(9600);
  rfidSerial.begin(9600);
  lcd.init();
  lcd.backlight();
  lcd.print("Приложите метку");
}

void loop() {
  if (rfidSerial.available()) {
    byte b = rfidSerial.read();
    if (b == 0x02) {
      idx = 0;
    } else if (b == 0x03) {
      Serial.println("Метка считана");
      lcd.clear();
      lcd.print("Привет!");
      delay(1500);
      lcd.clear();
      lcd.print("Приложите метку");
    } else if (idx < 14) {
      buffer[idx++] = b;
    }
  }
}

Код метки идёт пакетом между байтами-маркерами 0x02 и 0x03 — здесь он просто триггер, но `buffer` уже содержит все байты для проверки конкретной метки.

Частые проблемы

Метка не считывается — проверьте, что это 125 кГц метка, а не 13.56 МГц (Mifare).
Считывание нестабильно — у RDM6300 небольшая дальность, держите метку ближе и дольше.
"Мусор" вместо приветствия — проверьте скорость SoftwareSerial (9600) и адрес I2C дисплея.
Повторное считывание не реагирует — убирайте метку между попытками.
