🌡️ Проект: автоматическая вентиляция теплицы по температуре DS18B20

DS18B20 измеряет температуру в теплице и включает вентилятор через реле при перегреве.

Как это работает

DS18B20 передаёт данные по одному проводу (1-Wire), поэтому его удобно выносить вглубь теплицы на длинном кабеле. Два порога температуры (включения и выключения) вместо одного создают гистерезис — вентилятор не щёлкает туда-обратно на границе значения, а работает по-настоящему циклами.

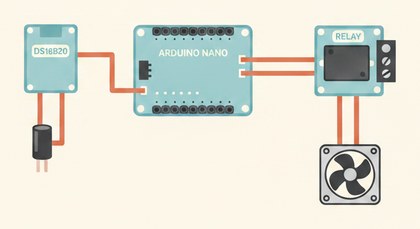

Пошаговая сборка

Реализации модулей бывают разные — сверяйтесь с маркировкой своей платы.

1. DS18B20: сигнал → D2, резистор 4.7 кОм между сигналом и VCC
2. Модуль реле KY-019: сигнал → D7, VCC/GND — на питание Arduino
3. Силовая линия вентилятора подключается через контакты реле, не напрямую к Arduino

Скетч

// Проверьте код через монитор порта под свою схему — я языковая модель, могу что-то упустить.

#include <OneWire.h>
#include <DallasTemperature.h>

#define ONE_WIRE_BUS 2
OneWire oneWire(ONE_WIRE_BUS);
DallasTemperature sensors(&oneWire);
const int relayPin = 7;
const float onTemp = 28.0;
const float offTemp = 25.0;

void setup() {
  Serial.begin(9600);
  sensors.begin();
  pinMode(relayPin, OUTPUT);
}

void loop() {
  sensors.requestTemperatures();
  float t = sensors.getTempCByIndex(0);
  if (t == DEVICE_DISCONNECTED_C) {
    Serial.println(F("Ошибка чтения датчика"));
    delay(5000);
    return;
  }
  if (t > onTemp) {
    digitalWrite(relayPin, HIGH);
  } else if (t < offTemp) {
    digitalWrite(relayPin, LOW);
  }
  delay(5000);
}


Два порога вместо одного создают гистерезис — вентилятор не щёлкает туда-обратно на границе значения.

Частые проблемы

• Вентилятор включается и сразу выключается. Слишком маленький разброс между порогами — увеличьте разницу между onTemp и offTemp.
• -127°C на экране. Обрыв линии данных или нет подтягивающего резистора.
• Вентилятор не тянет нагрузку от реле напрямую. Мощные вентиляторы подключаются через контакты реле от отдельного источника питания, не от Arduino.

Как улучшить проект

• Добавить датчик влажности рядом с температурой для более точного контроля климата
• ШИМ-регулировка скорости вентилятора вместо простого вкл/выкл
• Логирование температуры за день для анализа микроклимата
