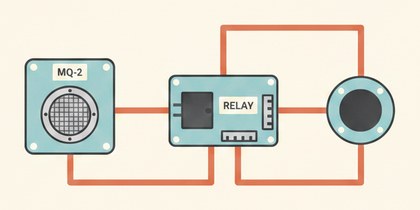

💨 Проект: газосигнализатор на MQ-2 с автовентиляцией

MQ-2 реагирует на дым и бытовой газ, при превышении порога включаются звук и реле вентилятора.

Как это работает

MQ-2 — полупроводниковый газоанализатор: слой диоксида олова внутри датчика меняет сопротивление в присутствии дыма, пропана, бутана, метана и других горючих газов. Чем выше концентрация — тем сильнее меняется напряжение на выходе AO, которое Arduino читает как число 0-1023.

Датчикам серии MQ нужен "прогрев": нагревательному элементу требуется время выйти на рабочую температуру, в первые минуты показания нестабильны. Поэтому порог `threshold` подбирают индивидуально уже после прогрева.

Пошаговая сборка

Так как реализации данного модуля бывают разные, если у вас на плате нет тех контактов, которые указаны ниже — сориентируйтесь по названиям контактов на своей плате.

1. MQ-2: AO → A0, VCC → 5V, GND → GND.
2. Активный зуммер: сигнал → D8, второй контакт → GND.
3. Модуль реле вентилятора: сигнал → D7, VCC/GND — к 5V/GND Arduino, сам вентилятор — к силовым контактам реле отдельно.
4. После включения дайте датчику прогреться пару минут перед калибровкой порога.

Скетч

// ВНИМАНИЕ: рекомендую отладить код через монитор порта, так как я языковая
// модель, а не специализированный кодер, и могу что-то упустить. Основу
// и идею я накидал, но проверьте под свою схему.

const int gasPin = A0;      // аналоговый выход MQ-2
const int buzzerPin = 8;
const int relayPin = 7;
const int threshold = 400;  // подберите под свой датчик после прогрева

void setup() {
  pinMode(buzzerPin, OUTPUT);
  pinMode(relayPin, OUTPUT);
  Serial.begin(9600); // для подбора порога
}

void loop() {
  int value = analogRead(gasPin);
  Serial.println(value);
  if (value > threshold) {
    digitalWrite(buzzerPin, HIGH);
    digitalWrite(relayPin, HIGH); // включить вентилятор
  } else {
    digitalWrite(buzzerPin, LOW);
    digitalWrite(relayPin, LOW);
  }
  delay(500);
}


Датчику нужно несколько минут прогрева — порог `threshold` подбирайте только после прогрева, наблюдая за значениями в Serial-мониторе.

Частые проблемы

• Ложные срабатывания сразу после включения — датчик не прогрелся, подождите пару минут.
• Значения на A0 около нуля или максимума — проверьте подключение AO и питания.
• Порог приходится часто менять — нормально, чувствительность зависит от условий помещения.
• Вентилятор не включается — проверьте контакты NO реле.
• Датчик тёплый при работе — нормально, внутри есть нагревательный элемент.

Как улучшить проект

• Добавить индикацию трёх уровней вместо одного порога.
• Вывести значение датчика на LCD1602 в реальном времени.
• Записывать момент срабатывания в EEPROM с меткой времени.
