🍺 Проект: алкотестер на MQ-3 с выводом на LCD1602

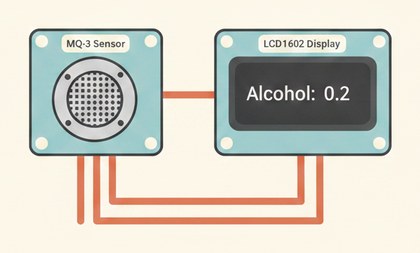

Схема алкотестера на MQ-3 с выводом на LCD1602

MQ-3 реагирует на пары этанола, значение с датчика выводится на дисплей в реальном времени.

Как это работает

MQ-3 — полупроводниковый датчик на основе диоксида олова: нагретый чувствительный слой меняет сопротивление в присутствии паров этанола, чем выше концентрация — тем сильнее падает сопротивление. Схема датчика превращает это в аналоговое напряжение, которое Arduino считывает через АЦП как число 0-1023.

Нитям накала нужно время прогреться — сразу после включения показания завышены и нестабильны, подождите 1-2 минуты. Датчик реагирует не только на этанол, но и на другие летучие пары, поэтому это индикатор "есть пары спирта в воздухе", а не точный измеритель промилле.

Пошаговая сборка

Так как реализации данного модуля бывают разные, если у вас на плате нет тех контактов, что указаны ниже — сориентируйтесь по названиям контактов на своей плате.

MQ-3: AO → A0, VCC → 5V, GND → GND.
LCD1602 с I2C: SDA → A4, SCL → A5, VCC → 5V, GND → GND.
Дайте датчику прогреться минимум 60 секунд перед тем, как ориентироваться на показания.
Поднесите датчик к открытой бутылке со спиртосодержащей жидкостью — число на экране должно заметно вырасти.

Скетч

// ВНИМАНИЕ: рекомендую отладить код через монитор порта, так как я языковая
// модель, а не специализированный кодер, и могу что-то упустить.

#include <Wire.h>
#include <LiquidCrystal_I2C.h>

const int mq3Pin = A0;               // аналоговый выход MQ-3
LiquidCrystal_I2C lcd(0x27, 16, 2);  // адрес 0x27 — самый частый, у некоторых плат 0x3F

void setup() {
  Serial.begin(9600);
  lcd.init();
  lcd.backlight();
  lcd.setCursor(0, 0);
  lcd.print("Progrev dvatchika");
  delay(5000);
  lcd.clear();
}

void loop() {
  int value = analogRead(mq3Pin); // 0-1023, условные единицы АЦП, не промилле

  lcd.setCursor(0, 0);
  lcd.print("Alcohol level:");
  lcd.setCursor(0, 1);
  lcd.print(value);
  lcd.print("      ");

  Serial.print("Уровень (АЦП): ");
  Serial.println(value);

  delay(500);
}

Значение на экране — условные единицы АЦП, а не промилле: без лабораторной калибровки это развлекательный проект, не сертифицированный прибор.

Частые проблемы

Показания скачут — датчику не хватило времени прогреться, подождите 1-2 минуты.
Высокое значение без спирта рядом — реагирует на другие пары (ацетон, бытовая химия), уберите источники посторонних испарений.
Дисплей пустой — проверьте адрес I2C (0x27 или 0x3F) и подстроечный резистор контрастности.
Значение почти не меняется — поднесите датчик ближе к источнику паров и подождите несколько секунд.

Как улучшить проект

Добавить звуковой/световой сигнал при превышении порога.
Сохранять в EEPROM базовое значение чистого воздуха и показывать отклонение от него.
Усреднять несколько измерений подряд для более стабильного отображения.
