🌐 Проект: проводная веб-метеостанция на Ethernet-модуле ENC28J60

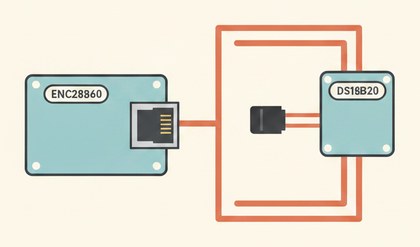

Ethernet-модуль ENC28J60 и датчик DS18B20

ENC28J60 подключает Arduino по кабелю — там, где нет Wi-Fi, но есть Ethernet-розетка.

Как это работает

В отличие от ESP8266/ESP32 со встроенным Wi-Fi, ENC28J60 — чип физического Ethernet-интерфейса, он просто превращает SPI-данные Arduino в кадры Ethernet. Библиотека UIPEthernet реализует весь стек TCP/IP программно на Arduino, у более дорогих W5100/W5500 часть стека вынесена в сам чип.

Проводное соединение стабильнее Wi-Fi и не требует хранить пароль сети в коде, но требует физического кабеля до места установки.

Пошаговая сборка

Так как реализации данного модуля бывают разные, если у вас на плате нет тех контактов, что указаны ниже — сориентируйтесь по названиям контактов на своей плате.

ENC28J60 (SPI): CS → D10, SCK → D13, MOSI → D11, MISO → D12, VCC → 3.3V (не 5V), GND → GND.
DS18B20: сигнал → D2, резистор 4.7 кОм между сигналом и VCC, VCC → 5V, GND → GND.
Подключите Ethernet-кабель к роутеру/свитчу с включённым DHCP.
`mac[]` должен быть уникальным в вашей сети — поменяйте пару байт, если собираете несколько проектов по этому примеру.

Скетч

// ВНИМАНИЕ: рекомендую отладить код через монитор порта, я языковая
// модель, а не специализированный кодер, могу что-то упустить.

#include <UIPEthernet.h>
#include <OneWire.h>
#include <DallasTemperature.h>

byte mac[] = {0xDE, 0xAD, 0xBE, 0xEF, 0xFE, 0xED};
EthernetServer server(80);

#define ONE_WIRE_BUS 2
OneWire oneWire(ONE_WIRE_BUS);
DallasTemperature sensors(&oneWire);

void setup() {
  Serial.begin(9600);
  Ethernet.begin(mac);
  Serial.print("IP-адрес: ");
  Serial.println(Ethernet.localIP());
  server.begin();
  sensors.begin();
}

void loop() {
  EthernetClient client = server.available();
  if (!client) return;

  sensors.requestTemperatures();
  float t = sensors.getTempCByIndex(0);

  client.println("HTTP/1.1 200 OK");
  client.println("Content-Type: text/html; charset=utf-8");
  client.println();
  client.print("<html><body><h1>Температура: ");
  client.print(t);
  client.println(" &deg;C</h1></body></html>");
}

Библиотека UIPEthernet рассчитана на чип ENC28J60 — IP получается автоматически по DHCP от роутера.

Частые проблемы

Не получает IP-адрес — проверьте, что в сети есть активный DHCP-сервер и кабель подключён к рабочему порту.
ENC28J60 не определяется — проверьте, что VCC к 3.3V, подача 5V может повредить чип.
Конфликт MAC-адресов — при нескольких проектах по этому примеру меняйте `mac[]` в каждом.
Страница открывается медленно — `requestTemperatures()` занимает до ~750 мс, блокируя запрос; обновляйте температуру по таймеру в фоне.

Как улучшить проект

Хранить последнее измерение в переменной и обновлять по таймеру — страница откроется мгновенно.
Добавить несколько датчиков DS18B20 на шине и показывать все значения.
Настроить статический IP вместо DHCP для предсказуемого адреса.
