📡 Проект: тренажёр азбуки Морзе на кнопке и зуммере

Короткое нажатие кнопки даёт точку, долгое — тире, зуммер сразу озвучивает символ.

Как это работает

В азбуке Морзе тире должно быть примерно в три раза длиннее точки. Код не измеряет соотношение напрямую, а использует порог `dashThreshold` — короче 300 мс — точка, дольше — тире. Для тренировки важно привыкнуть удерживать именно это соотношение, а не ориентироваться на секундомер.

Зуммер звучит всё время, пока кнопка зажата — это даёт слуховую обратную связь о длительности сигнала, что помогает почувствовать разницу между точкой и тире на слух.

Пошаговая сборка

Так как реализации данного модуля бывают разные, если у вас на плате нет тех контактов, что указаны ниже — сориентируйтесь по названиям контактов на своей плате.

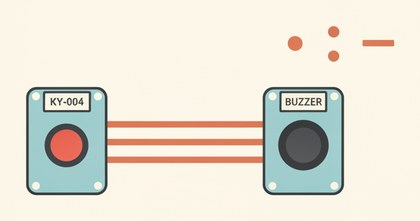

1. KY-004: сигнал → D2, VCC → 5V, GND → GND.
2. Пассивный зуммер: сигнал → D8, GND → GND.
3. Откройте Serial-монитор на 9600 бод перед тестированием.
4. Потренируйтесь на простых буквах (E — точка, T — тире) перед длинными комбинациями.

Скетч

// ВНИМАНИЕ: рекомендую отладить код через монитор порта, я языковая
// модель, а не специализированный кодер, могу что-то упустить.

const int buttonPin = 2;
const int buzzerPin = 8;
const unsigned long dashThreshold = 300;

unsigned long pressStart = 0;
bool wasPressed = false;

void setup() {
  Serial.begin(9600);
  pinMode(buttonPin, INPUT);
}

void loop() {
  bool pressed = digitalRead(buttonPin) == HIGH;

  if (pressed && !wasPressed) {
    pressStart = millis();
    tone(buzzerPin, 800);
  }

  if (!pressed && wasPressed) {
    noTone(buzzerPin);
    unsigned long duration = millis() - pressStart;
    if (duration < dashThreshold) {
      Serial.print(".");
    } else {
      Serial.print("-");
    }
  }
  wasPressed = pressed;
}


Символы выводятся в Serial-монитор — для тренажёра добавьте распознавание пауз между буквами по времени.

Частые проблемы

• В мониторе ничего не появляется — проверьте `Serial.begin(9600)` в коде и скорость в мониторе (9600 бод).
• Все нажатия — тире — уменьшите `dashThreshold`, если реакция медленнее 300 мс, либо тренируйтесь нажимать короче.
• Зуммер пищит с задержкой — проверьте, что зуммер пассивный, активный на `tone()` реагирует иначе.
• Символы слипаются без пробелов — код пока не распознаёт паузы между буквами, это следующий шаг развития.

Как улучшить проект

• Добавить распознавание пауз между буквами и словами для автоматической расшифровки.
• Добавить таблицу соответствия точек/тире буквам и выводить расшифрованный текст.
• Добавить светодиод, мигающий синхронно с зуммером — для тренировки без звука.
