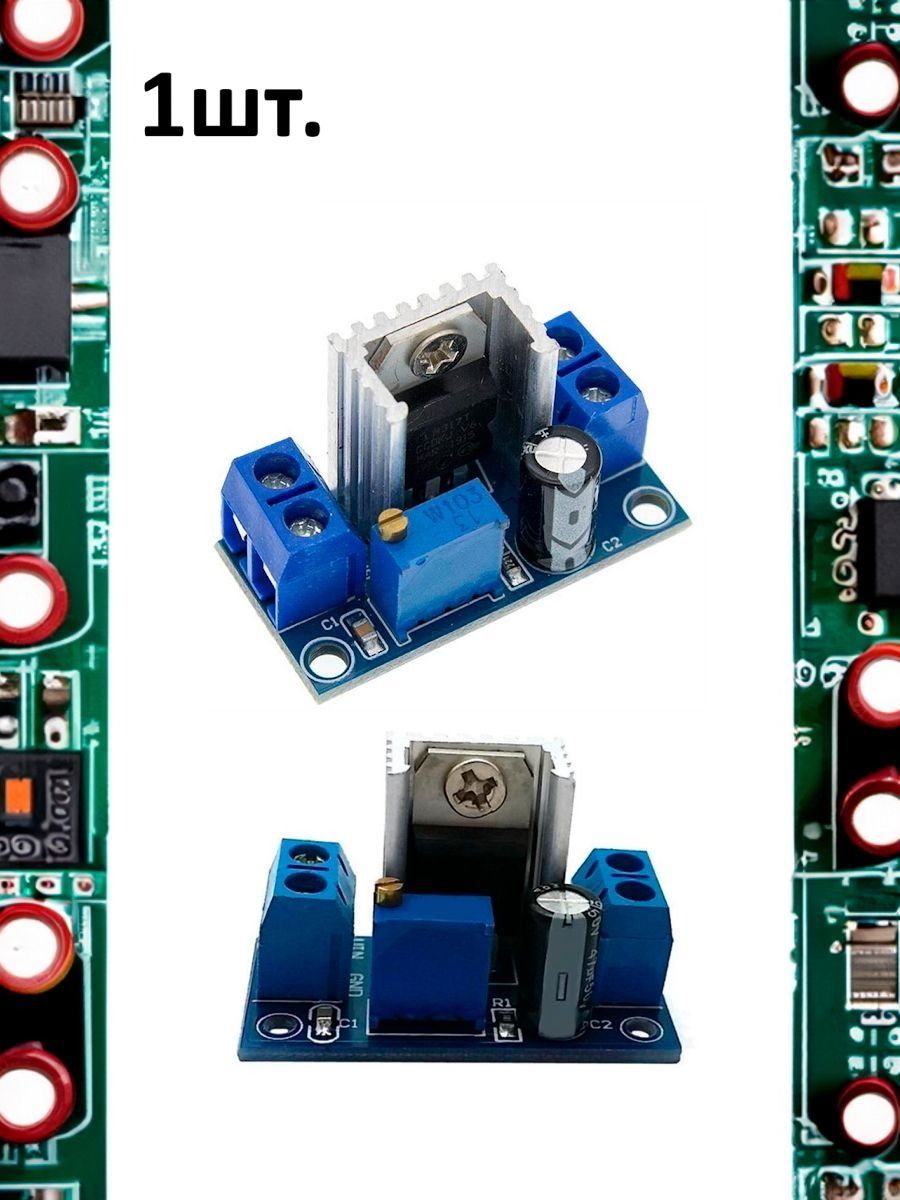

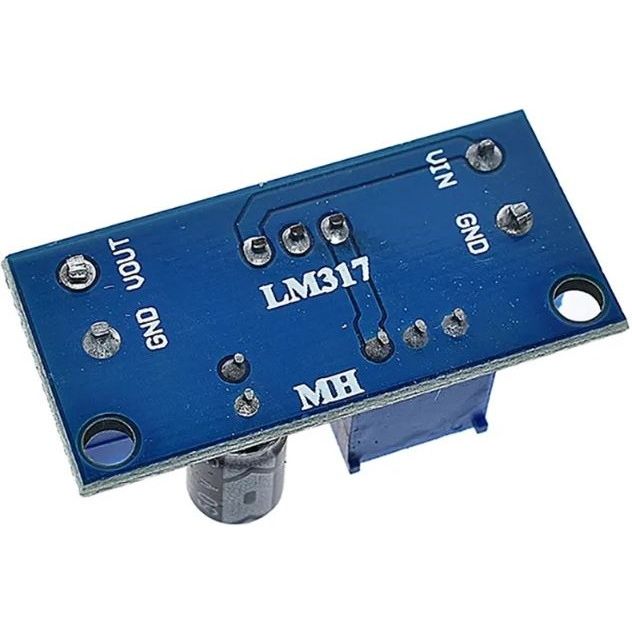

Линейный DC-DC преобразователь понижающий на базе LM317

Линейный понижающий DC-DC преобразователь на LM317 — регулируемый стабилизатор напряжения линейного типа, в отличие от импульсных модулей вроде LM2596 или XL4015 из каталога: проще устроен, работает без переключения ключа, поэтому не создаёт высокочастотных помех.

Характеристики SB-023

• Артикул: SB-023 / LM317
• Входное напряжение: 4,2–40 В
• Выходное напряжение: 1,2–37 В (регулируемое)
• Выходной ток: до 1,5 А
• Рабочая температура: −55…+150 °C
• Охлаждение: встроенный радиатор

Линейный или импульсный преобразователь

Линейный стабилизатор проще и «чище» по выходному сигналу — не создаёт помех, характерных для импульсных схем, что важно для питания аудиотрактов и чувствительной аналоговой электроники. Обратная сторона — вся разница между входным и выходным напряжением рассеивается в виде тепла, поэтому линейный стабилизатор заметно менее эффективен при большой разнице напряжений, чем импульсные LM2596/XL4015/MP1584EN.

Где применяется

Питание аудиоусилителей и другой чувствительной к помехам аналоговой электроники, регулируемые лабораторные источники питания, проекты, где важна «чистота» напряжения больше, чем КПД.

Купить линейный преобразователь LM317 — в интернет-магазине «Неглупый Дом».
