🚪 Проект: вытяжной вентилятор по влажности на KY-015

KY-015 следит за влажностью — при подскоке выше порога включается вытяжной вентилятор через реле.

Как это работает

KY-015 на базе DHT11 отдаёт сразу готовое значение влажности в процентах по одному сигнальному проводу — вся логика протокола уже в стандартной библиотеке DHT.h. Два порога (включения и выключения) создают гистерезис, чтобы вентилятор не щёлкал туда-обратно на границе значения.

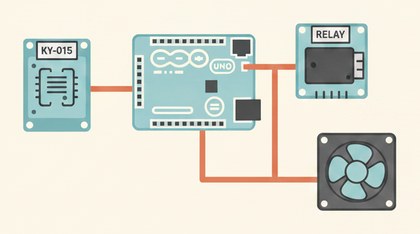

Пошаговая сборка

Реализации модулей бывают разные — сверяйтесь с маркировкой своей платы.

1. KY-015: сигнал → D2, VCC → 5V, GND → GND
2. Модуль реле KY-019: сигнал → D7
3. Вентилятор подключается через контакты реле, не напрямую к Arduino

Скетч

// Проверьте код через монитор порта под свою схему — я языковая модель, могу что-то упустить.

#include <DHT.h>

#define DHTPIN 2
#define DHTTYPE DHT11
DHT dht(DHTPIN, DHTTYPE);
const int relayPin = 7;
const float onHumidity = 70.0;
const float offHumidity = 55.0;

void setup() {
  Serial.begin(9600);
  dht.begin();
  pinMode(relayPin, OUTPUT);
}

void loop() {
  float h = dht.readHumidity();
  if (isnan(h)) {
    Serial.println(F("Ошибка чтения датчика"));
    delay(2000);
    return;
  }
  if (h > onHumidity) {
    digitalWrite(relayPin, HIGH);
  } else if (h < offHumidity) {
    digitalWrite(relayPin, LOW);
  }
  delay(5000);
}


Гистерезис между порогами не даёт вентилятору включаться-выключаться на границе значения.

Частые проблемы

• "Ошибка чтения датчика" периодически. DHT11 не самый быстрый датчик, не опрашивайте его чаще раза в секунду-две.
• Вентилятор щёлкает слишком часто. Увеличьте разницу между onHumidity и offHumidity.
• Показания явно неточные. DHT11 даёт точность влажности около ±5% — для более точных данных нужен DHT22 (та же библиотека, другой DHTTYPE).

Как улучшить проект

• Добавить вывод показаний на LCD1602 для визуального контроля без монитора порта
• ШИМ-регулировка скорости вентилятора вместо простого вкл/выкл
• Таймер минимального времени работы, чтобы вентилятор не включался на пару секунд
