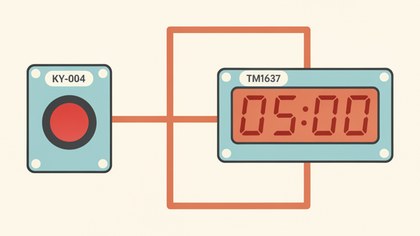

⏲️ Проект: кухонный таймер обратного отсчёта на кнопке и TM1637

Нажатие кнопки запускает обратный отсчёт минут на TM1637, по завершении звучит зуммер.

Как это работает

KY-004 — тактовый кнопочный модуль: при нажатии замыкает сигнальный пин на VCC, скетч видит HIGH. Отсчёт секунд идёт через `millis()` без блокирующего `delay()` в основном цикле, чтобы таймер не "зависал". TM1637 — семисегментный дисплей с собственным контроллером, обновляется по двум проводам (CLK/DIO).

Формат `showNumberDecEx(mm*100+ss, 0b01000000, true)` — минуты в старших разрядах, секунды в младших, флаг включает двоеточие-разделитель.

Пошаговая сборка

Так как реализации данного модуля бывают разные, если у вас на плате нет тех контактов, что указаны ниже — сориентируйтесь по названиям контактов на своей плате.

Подключите KY-004: сигнал → D2, VCC → 5V, GND → GND.
Подключите TM1637: CLK → D3, DIO → D4, VCC → 5V, GND → GND.
Подключите активный зуммер: сигнал → D8, GND → GND.
Поменяйте `timerSeconds` на нужную длительность перед прошивкой.

Скетч

// ВНИМАНИЕ: рекомендую отладить код через монитор порта, так как я языковая
// модель, а не специализированный кодер, и могу что-то упустить. Основу
// и идею я накидал, но проверьте под свою схему.

#include <TM1637Display.h>

const int buttonPin = 2;
const int buzzerPin = 8;
TM1637Display display(3, 4);        // CLK, DIO

const long timerSeconds = 5 * 60;   // длительность таймера, сек
long remaining = 0;
bool running = false;
unsigned long lastTick = 0;

void setup() {
  Serial.begin(9600);
  pinMode(buttonPin, INPUT);
  pinMode(buzzerPin, OUTPUT);
  display.showNumberDecEx(500, 0b01000000, true);
}

void loop() {
  if (digitalRead(buttonPin) == HIGH && !running) {
    remaining = timerSeconds;
    running = true;
    lastTick = millis();
    Serial.println("Таймер запущен");
    delay(300); // антидребезговое ожидание после нажатия
  }

  if (running && millis() - lastTick >= 1000) {
    remaining--;
    lastTick = millis();
    int mm = remaining / 60;
    int ss = remaining % 60;
    display.showNumberDecEx(mm * 100 + ss, 0b01000000, true);

    if (remaining <= 0) {
      running = false;
      Serial.println("Время вышло!");
      digitalWrite(buzzerPin, HIGH);
      delay(2000);
      digitalWrite(buzzerPin, LOW);
    }
  }
}

`timerSeconds` задаёт длительность таймера — поменяйте число минут в этой константе.

Частые проблемы

Кнопка срабатывает несколько раз — дребезг контактов, увеличьте `delay(300)` или добавьте антидребезг.
Дисплей мигает/показывает неверно — проверьте, не перепутаны ли CLK и DIO, провода должны быть короткими.
Таймер не перезапускается — проверьте, что `running` сбрасывается в false по истечении времени.
Зуммер молчит — нужен активный зуммер, пассивный требует `tone()`.
