📝 Проект: логгер температуры в энергонезависимую память EEPROM

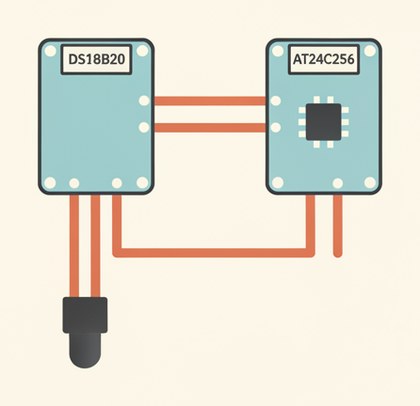

DS18B20 периодически пишет температуру в AT24C256 — история не теряется при отключении питания.

Как это работает

Встроенной EEPROM Arduino (1 КБ) не хватит для длинной истории, внешняя AT24C256 даёт 32 КБ — по 2 байта на замер это 16000 записей. Адрес вычисляется как `index * 2` и передаётся двумя байтами, так как одного байта (максимум 255) не хватает для адресации 32 КБ.

Температура хранится как целое×10 (23.7°C → 237), чтобы сохранить десятичную точность без формата float. После `writeIndex % maxEntries` запись идёт по кругу — журнал превращается в кольцевой буфер фиксированного размера.

Пошаговая сборка

Так как реализации данного модуля бывают разные, если у вас на плате нет тех контактов, что указаны ниже — сориентируйтесь по названиям контактов на своей плате.

DS18B20: сигнал → D2, резистор 4.7 кОм между сигналом и VCC, VCC → 5V, GND → GND.
AT24C256 (I2C): SDA → A4, SCL → A5, VCC → 5V, GND → GND.
Перед длительным логированием проверьте отдельным скетчем чтения, что записи появляются корректно.
При `delay(600000UL)` журнал на 200 записей заполнится за ~33 часа — подстройте `maxEntries` под нужный период.

Скетч

// ВНИМАНИЕ: рекомендую отладить код через монитор порта, я языковая
// модель, а не специализированный кодер, могу что-то упустить.

#include <OneWire.h>
#include <DallasTemperature.h>
#include <Wire.h>

#define ONE_WIRE_BUS 2
OneWire oneWire(ONE_WIRE_BUS);
DallasTemperature sensors(&oneWire);
const int EEPROM_ADDR = 0x50;
const int maxEntries = 200;
int writeIndex = 0;

void writeEntry(int index, int tempTimes10) {
  int addr = index * 2;
  Wire.beginTransmission(EEPROM_ADDR);
  Wire.write(addr >> 8);
  Wire.write(addr & 0xFF);
  Wire.write(tempTimes10 >> 8);
  Wire.write(tempTimes10 & 0xFF);
  Wire.endTransmission();
  delay(5);
}

void setup() {
  Serial.begin(9600);
  sensors.begin();
  Wire.begin();
}

void loop() {
  sensors.requestTemperatures();
  float t = sensors.getTempCByIndex(0);
  int index = writeIndex % maxEntries;
  writeEntry(index, (int)(t * 10));
  Serial.print("Запись #");
  Serial.print(index);
  Serial.print(": ");
  Serial.print(t);
  Serial.println(" C");
  writeIndex++;
  delay(600000UL);
}

Температура сохраняется как целое×10 (без чисел с плавающей точкой) — при чтении обратно делится на 10.

Частые проблемы

Записи выглядят как мусор — не забывайте делить прочитанное значение на 10.
Старые записи затираются быстро — журнал кольцевой, увеличьте `maxEntries` (до 16000) или интервал `delay()`.
Запись иногда пропадает — EEPROM требует паузы `delay(5)` после записи, не убирайте её.
Не получается прочитать записи позже — нужен отдельный скетч чтения с той же логикой адресации `index * 2`.
