🎲 Проект: электронный кубик на кнопке и TM1637

Пока кнопка KY-004 зажата, на TM1637 мелькают случайные цифры 1-6, отпустили — виден результат.

Как это работает

KY-004 — обычная тактовая кнопка на плате: не нажата — на сигнальном пине LOW, нажата — HIGH. Пока уровень HIGH держится (кнопка зажата), цикл `loop()` каждые 80 мс генерирует новое случайное число 1-6 и выводит его на дисплей — отсюда "мелькание". Когда кнопку отпускают, уровень падает до LOW, обновление останавливается, и на экране остаётся последнее выведенное число — результат броска.

TM1637 — отдельная микросхема-драйвер дисплея: сама занимается мультиплексированием разрядов и принимает команды по двум проводам (CLK, DIO) вместо восьми отдельных пинов на каждый сегмент.

Пошаговая сборка

Так как реализации данного модуля бывают разные, если у вас на плате нет тех контактов, которые указаны ниже — сориентируйтесь по названиям контактов на своей плате.

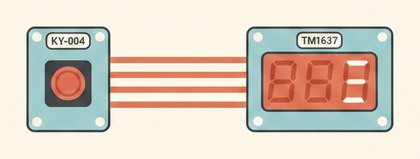

KY-004: сигнал → D2, VCC → 5V, GND → GND.
TM1637: CLK → D3, DIO → D4, VCC → 5V, GND → GND.
Установите библиотеку TM1637Display через Менеджер библиотек Arduino IDE, если не установлена.

Скетч

// ВНИМАНИЕ: рекомендую отладить код через монитор порта, так как я языковая
// модель, а не специализированный кодер, и могу что-то упустить. Основу
// и идею я накидал, но проверьте под свою схему.

#include <TM1637Display.h>

const int buttonPin = 2;         // пин кнопки KY-004
TM1637Display display(3, 4);     // CLK → D3, DIO → D4

void setup() {
  pinMode(buttonPin, INPUT);
  randomSeed(analogRead(A0));    // "зерно" случайности с шумного пина
  display.setBrightness(5);      // яркость дисплея (0-7)
}

void loop() {
  if (digitalRead(buttonPin) == HIGH) {   // кнопка зажата
    int roll = random(1, 7);              // случайное число 1-6
    display.showNumberDec(roll);          // вывод на дисплей
    delay(80);                            // пауза между "мельканиями"
  }
}

`randomSeed(analogRead(A0))` берёт случайное «зерно» с шумного пина — без этого броски повторялись бы одинаково при каждом включении.

Частые проблемы

Дисплей не светится — проверьте питание TM1637 и подключение CLK/DIO.
Цифры не гаснут после отпускания — кнопка "залипла" или подключена неправильно.
Результат почти всегда одинаковый — проверьте, что A0 ни к чему не подключён.
Ошибка "TM1637Display.h: No such file" — установите библиотеку через Менеджер библиотек.
Дисплей показывает мусор — проверьте целостность проводов CLK/DIO.

Как улучшить проект

Добавить второй кубик для игр с броском сразу двух костей.
Добавить зуммер со звуком при выпадении определённого числа.
Сделать анимацию замедления перед остановкой — увеличивать задержку между сменой цифр.
